深圳市恒大興業環保科技有限公司作為21世紀推廣環保水處理新理念“全膜法”的先行者，集團與國內十幾家甲級設計院展開業務合作與技術交流，具有強大的專家團隊支持與社會資源，努力成為環保水處理工程總承包與成套設備提供商，本期分析的案例為山東某電鍍廢水零排放項目，我司提供的是服務包括：電鍍廢水處理零排放方案、處理工程各專業初步設計、處理工程主要設備材料表、處理工程投資概算及成本分析等整體工程總承包及成套設備。

項目現場完工圖

現場DTRO系統

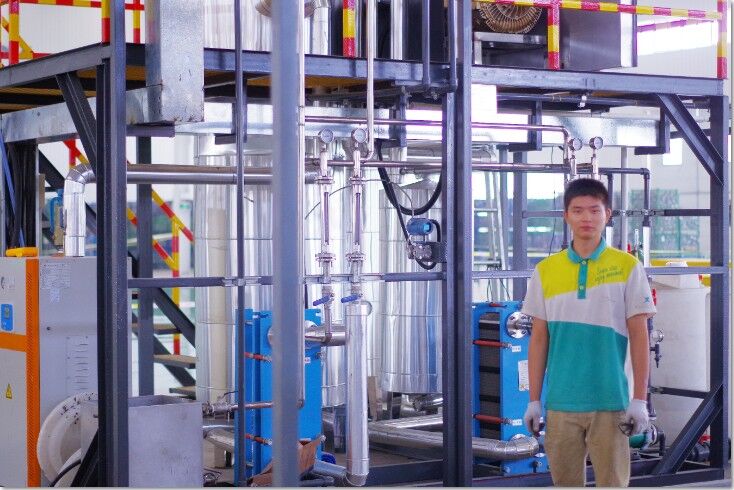

現場MVPC蒸發器系統

項目工藝選擇：

若未經處理的這些廢水直接排到環境中會產生嚴重的污染，根據國家環境保護的法規，本著環境保護的責任，工藝選擇主要考慮角度為廢水處理系統并且經處理后的廢水95%回用于生產線上，而剩余5%則進行濃縮蒸發，從而實現廢水零排放的要求。

生產線的清洗廢水采用“物化處理+DTRO中水回用+MVC蒸發濃縮處理裝置”相結合的工藝，污水經該處理系統處理后可“零排放”。回用水達到生產線回用標準。

項目現場施工圖

電鍍廢水零排放工藝之海水淡化系統

本海水淡化系統反滲透元件膜選型和設計的依據是： 在分析該工程來水水質基礎上，參考了國內外工業廢水項目的運行情況。采用DOW公司BW/SWRO抗污染反滲透膜元件，該膜元件，高機械性能，強抗污染能力，同時標準脫鹽率為99.6％以上，完全滿足該項目需要。

整套海水淡化系統采用全自動PLC控制，全自動運行方式，包括過濾、沖洗、化學清洗等

電鍍廢水零排放工藝之DTRO系統介紹

DTRO膜特殊的水力學設計使處理液在壓力作用下流經濾膜表面遇放射線碰撞時形成湍流，增加透過速率和自清洗功能，從而有效地避免了膜堵塞和濃度極化現象，成功地延長了膜片的使用壽命；清洗時也容易將膜片上的積垢洗凈，保證碟管式膜組適用于處理高渾濁度和高含砂系數的廢水，適應更惡劣的進水條件。

DTRO系統的優點介紹

?最低程度的膜結垢和污染現象

?膜使用壽命長：DTRO膜組件有效避免膜的結垢，膜污染減輕，使反滲透膜的壽命延長

?組件易于維護：DTRO膜組件采用標準化設計，組件易于拆卸維護

?過濾膜片更換費用低：DTRO組件內部任何單個部件均允許單獨更換

?出水水質好，出水穩定，受外界因素影響小

?運行靈活，自動化程度高，操作運行簡便：整個系統設有完善的監測、控制系統，PLC可以根據傳感器參數自動調節，適時發出報警信號，對系統形成保護。

電鍍廢水零排放工藝之蒸發器的工藝原理及流程說明

預處理后的廢水進入高效低能耗潔凈蒸發MVPC裝置， 在蒸發裝置內利用熱泵原理，把原液的水蒸發，蒸汽經冷凝后變成蒸餾水排出，經過濃縮后的含鹽廢水降至蒸發器底部，再經泵送至后續處理系統。
